二相42系列

文章来源:admin 添加时间:2014-06-24

二相42系列

通用规格 (General specifications)
步距精度    5%
温  升    80℃ Max
环境温度    -20℃~+50℃
绝缘电阻    100M Ω Min 500VDC
耐  压    500V AC 1minute
径向跳动    最大0.06mm(450g负载)
轴向跳动    最大0.08mm(450g负载)
技术数据(Specifications)
型 号 步距角 电机长度(mm) 保持转矩(Nm) 额定电流(A) 相电阻(Ω) 相电感(mH) 转子惯量(g.cm2) 电机重量(kg)
2HB42-33 1.8° 33 0.16 0.95 4.2 2.5 38 0.2
2HB42-38 38 0.26 1.2 3.3 3.2 54 0.28
2HB42-47 47 0.317 1.2 3.3 2.8 68 0.35

※   以上仅为代表性产品,可按要求另行制作。

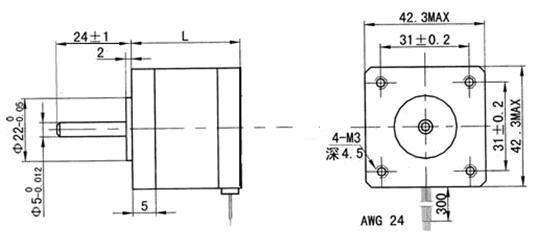

外形尺寸(Dimension)

※   42系列轴径目前均为5mm,可定制铣扁等。

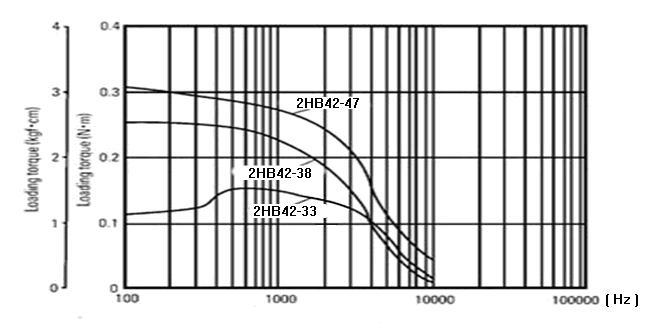

矩频特性曲线图(Frequency-torque characteristics)

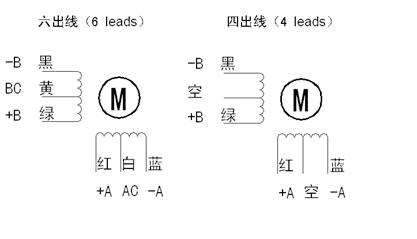

接线图(Connections)

注意事项:
1.电机特性数据和技术数据都是在YKA2404MA驱动器驱动的情况下测得,测试电压为28VDC。
2.电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证电机轴与负载轴的同心度。
3.对于电机引线方式,如果客户有特殊需求,请在订货前事先声明,由厂家接好线,用户不必自己改动。
4.电机与驱动器连接时,请勿接错相。
