输入信号

文章来源:admin 添加时间:2014-11-26

输入信号

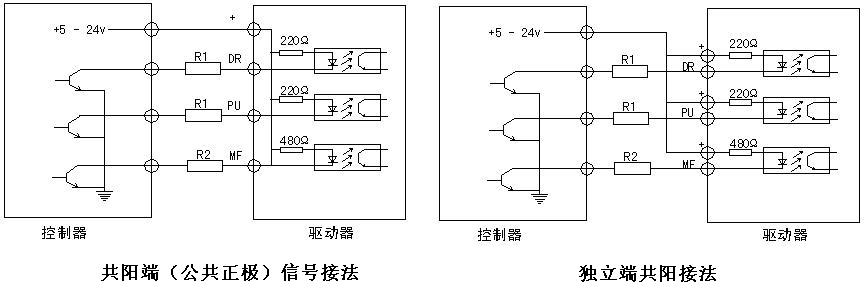

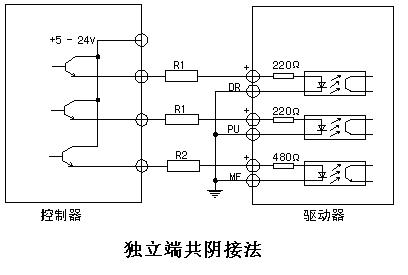

所有信号都通过光电隔离为确保内置高速光耦可靠导通,要求提供控制信号的电流驱动能力至少15mA。驱动器内部已串入光耦限流电阻,当输入信号电压高于5V时,可根据需要外串电阻R进行限流。
限流电阻R的阻值选取 :当控制器/执行器信号输出电平为+5V时,R1=0,R2=0;
信号电平为+12V时,R1=510Ω,R2=820Ω;信号电平为+24V时,R1=1.2KΩ,R2=1.8KΩ。
