二相60系列

文章来源:admin 添加时间:2014-06-24

二相60系列
1.860mm大力矩混合式步进电机

项目 性能
步距角 1.8
步距角精度 ±5% (整步,空载)
电阻公差 ±10%
电感公差 ±20%
温升 80C Max.(两相通电)
工作环境温度 -20C~+50C
绝缘电阻 100MΩMin. ,500VDC
介电强度 500VAC, 一分钟
径向跳动 0.02Max. (450 g-负载)
轴向间隙 0.08Max. (450 g-负载)
最大径向力 75N
最大轴向力 15N


型号
Series
Model
步距角
Step
Angle
(°)
机身长
Motor
Length
(mm)
电流
Rated
Current
(A)
电阻
Phase
Resistance
(Ω)
电感
Phase
Inductance
(mH)
静力矩
Holding
Torque
(N. m Min)
定位力矩
Detent
Torque
(N.cm Max)
转动惯量
Rotor
Inertia
(g.cm²)
引线数
Lead
Wire
(No.)
重量
Motor
Weight
(g)
2HB60-56

1.8 56 4.2 0.4 1.2 1.60 4.0 350 4 580
2HB60-64 1.8 64 4.2 0.55 1.2 1.80 5.0 450 4 850
2HB60-76 1.8 76 4.2 0.6 1.8 2.20 7.2 550 4 1150
2HB60-90 1.8 90 4.2 0.8 3.0 2.60 12 780 4 1400
以上仅为代表性产品,可按客户要求定做.

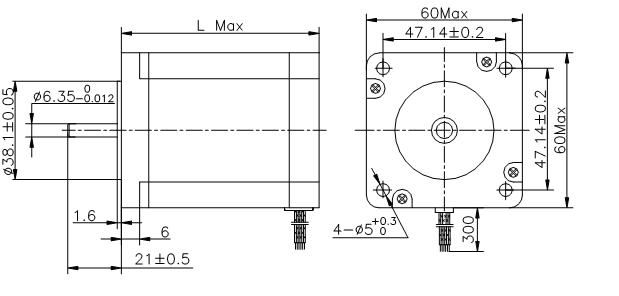

尺寸图

接线图
