二相86系列

文章来源：admin 添加时间：2014-06-24

通用规格 (General specifications)
步距精度　　　　5%
温　升　　　　80℃ Max
环境温度　　　　-20℃~+50℃
绝缘电阻　　　　100M Ω Min 500VDC
耐　压　　　　500V AC 1minute
径向跳动　　　　最大0.06mm（450g负载）
轴向跳动　　　　最大0.08mm（450g负载）

技术数据(Specifications)

型　号	步距角	保持转矩(Nm)	额定电流（A）			相电阻(Ω)	相电感(mH)	转子惯量(g.cm2)	电机重量(kg)
型　号	步距角	保持转矩(Nm)	四出线并联	四出线串连	六出线	相电阻(Ω)	相电感(mH)	转子惯量(g.cm2)	电机重量(kg)
2HB86-65	1.8°	2.2	4.0	3.0	4.3	1.4	3.9	1000	1.7
2HB86-80		3.3	6.0	3.0	4.2	0.8	3.5	1400	2.3
2HB86-118		6.0	6.0	4.0	4.2	1.2	6.5	2700	3.8

※ 以上仅为代表性产品，可按要求另行制作。

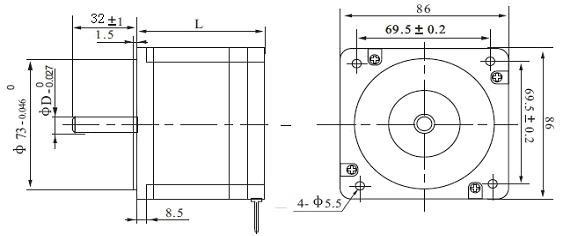

外形尺寸(Dimension)

型号	D(mm)	轴伸(mm)
2HB86-65	9.5	扁丝25×1
2HB86-80	12.7	扁丝25×1
2HB86-118	12.7	平键5×25

矩频特性曲线图(Frequency-torque characteristics)

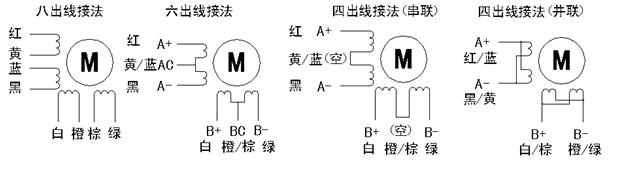

接线图(Connections)

注意事项：
1.电机特性数据和技术数据都是在YKA2608MC驱动器驱动的情况下测得，测试电压为50VDC。
2.电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载轴的同心度。
3.对于电机引线方式，如果客户有特殊需求，请在订货前事先声明，由厂家接好线，用户不必自己改动。
4.电机与驱动器连接时，请勿接错相。
