二相110系列

文章来源:admin 添加时间:2015-07-21

二相110系列
通用规格 (General specifications)
步距精度    5%
温  升    80℃ Max
环境温度    -20℃~+50℃
绝缘电阻    100M Ω Min 500VDC
耐  压    500V AC 1minute
径向跳动    最大0.06mm(450g负载)
轴向跳动    最大0.08mm(450g负载)
技术数据(Specifications)
型号 步距角 电机长度(mm) 保持转矩(Nm) 额定电流(A) 相电阻(Ω) 相电感(mH) 转子惯量(g.cm2) 电机重量(kg)
2HB110-99 1.8° 99 10 5 0.72 9.8 5500 5
2HB110-115 115 12 6 0.44 4.9 7200 66
2HB110-150 150 20 6 0.8 9.4 10900 8.4
2HB110-201 201 27 8 0.6 11 16200 11

※ 以上仅为代表性产品,可按要求另行制作。
外形尺寸(Dimension)

※ 110系列四款电机轴径均为16mm,轴键为平键5×25mm。

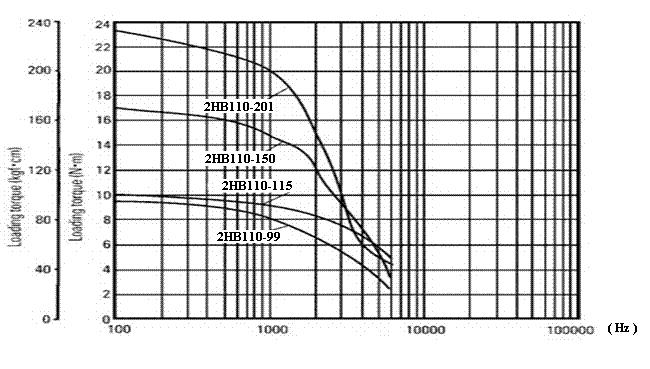

矩频特性曲线图(Frequency-torque characteristics)

接线图(Connections)
注意事项:
1.电机特性数据和技术数据都是在YKA2811MA驱动器驱动的情况下测得,测试电压为AC110V。
2.电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证电机轴与负载轴的同心度。
3.对于电机引线方式,如果客户有特殊需求,请在订货前事先声明,由厂家接好线,用户不必自己改动。
4.电机与驱动器连接时,请勿接错相。
