三相86系列

文章来源:admin 添加时间:2014-06-24

三相86系列
通用规格 (General specifications)
步距精度    5%
温  升    80℃ Max
环境温度    -20℃~+50℃
绝缘电阻    100M Ω Min 500VDC
耐  压    500V AC 1minute
径向跳动    最大0.06mm(450g负载)
轴向跳动    最大0.08mm(450g负载)

技术数据(Specifications)
型号 基本
步距角
机身长L(mm) 保持转矩(N.m) 额定电流(A/phase) 驱动器
电源最大容量
转子惯量(g.cm2) 电机重量(kg) 适配驱动器
3HB86-70-H 1.2° 69 2 1.75 AC220V2.5A 1320 2 YKA3422MA
3HB86-70 69 2 5.8 DC60V5A 1320 2 YKA3606MA
3HB86-97-H 97 4 2 AC220V2.5A 2400 3 YKA3422MA
3HB86-97 97 4 5.8 DC60V5A 2400 3 YKA3606MA
3HB86-125-H 125 6 2.25 AC220V2.5A 3480 4 YKA3422MA
3HB86-125 125 6 5.8 DC60V5A 3480 4 YKA3606MA

※ 以上仅为代表性产品,可按要求另行制作。
※ 带H 表示高压型,也可以选用AC220V驱动器YKA3722MA等,适合于高速场合;不带H表示低压型,用于低速

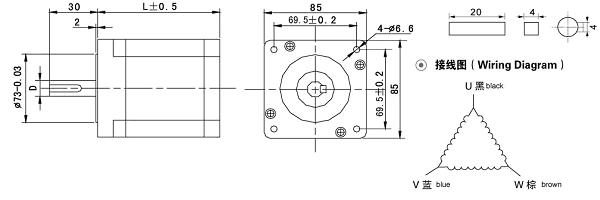

外形尺寸(Dimension)


型号 轴径D(mm) 备注
3HB86-70(H) 12 平键4×20
3HB86-97(H 12 平键4×20
3HB86-125(H) 14 平键4×20





备注:安装法兰厚度为9.5mm

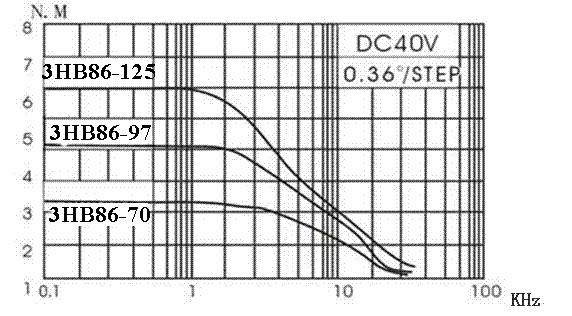

矩频特性曲线图(Frequency-torque characteristics)

以上为低压型电机在驱动器细分设定为每转1000步采用DC40V电源时测得;
高压型电机实测保持力矩可达300RPM以上,如3HB86-125H使用YKA3722MA驱动器在AC220V每转6000步时为:

转速(RPM) 100 150 200 250 300 400 500 600 1000
力矩(Nm) 6.5 6.6 6.4 6.3 6 5.6 5 4.5 3


注意事项:
1.电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证电机轴与负载轴的同心度。
2.对于电机引线方式,如果客户有特殊需求,请在订货前事先声明,由厂家接好线,用户不必自己改动。
