三相110系列

文章来源:admin 添加时间:2014-06-24

三相110系列
通用规格 (General specifications)
步距精度    5%
温  升    80℃ Max
环境温度    -20℃~+50℃
绝缘电阻    100M Ω Min 500VDC
耐  压    500V AC 1minute
径向跳动    最大0.06mm(450g负载)
轴向跳动    最大0.08mm(450g负载)
技术数据(Specifications)
型号 基本
步距角
机身长L(mm) 保持转矩(N.m) 额定电流(A/phase) 驱动器
电源输入
转子惯量(g.cm2) 电机重量(kg) 适配驱动器
3HB110-125 1.2° 124.5 6.5 2.5 AC220V3.5A 6000 5 YKA3722MA
3HB110-148 148 9.5 3.5 AC220V3.5A 9720 6.6 YKA3722MA
3HB110-182 182 13.5 3.75 AC220V3.5A 13560 9 YKA3722MA
3HB110-215 216 18 4 AC220V3.5A 17400 11.1 YKA3722MA

※ 以上仅为代表性产品,可按要求另行制作。

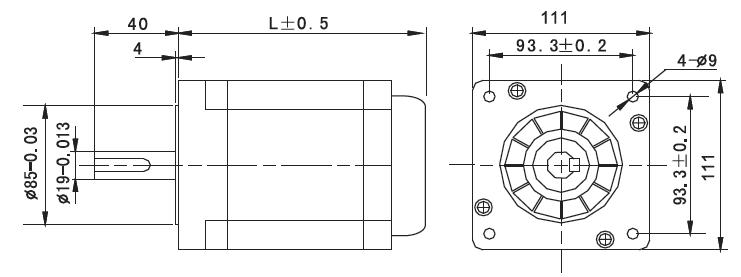

外形尺寸(Dimension)


备注:3HB110系列电机均采用6×30㎜平键,安装法兰厚度为12.5mm
矩频特性曲线图(Frequency-torque characteristics)

注意事项:
1.电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证电机轴与负载轴的同心度。
2.对于电机引线方式,如果客户有特殊需求,请在订货前事先声明,由厂家接好线,用户不必自己改动。
