YKA2608MG(H)驱动器

文章来源:admin 添加时间:2014-07-11

YKA2608MG(H)驱动器

特点

◆  低噪音、平稳性极好
◆  高性能、低价格
◆  设有12/8档等角度恒力矩细分,最高200细分,使运转平滑,分辨率提高
◆  采用独特的控制电路,有效的降低了噪音,增加了转动平稳性
◆  最高反应频率可达200Kpps
◆  步进脉冲停止超过100ms时,线圈电流自动减半,减小了许多场合的电机过热
◆  双极恒流斩波方式,使得相同的电机可以输出更大的速度和功率
◆  光电隔离信号输入/输出
◆  驱动电流从0.5A/相到6.0A/相连续可调
◆  可以驱动任何6.0A相电流以下两相混合式步进电机
◆  单电源输入,电压范围:DC24-80V
◆  出错保护:
  ――过热保护
  ――过流、电压过低保护
◆ 体积小巧
YKA2608MG(H)是一款经济、小巧的步进驱动器,体积为45x136x92 mm3

典型应用

雕刻机、激光打标机、激光内雕机

概述

  YKA2608MG(H)是等角度恒力矩细分型高性能步进驱动器,驱动电压DC24-80V,采用单电源供电。适配电流在6.0A以下,外径57-86mm的各种型号的二相混合式步进电机。
  该驱动器内部采用双极恒流斩波方式,使电机噪音减小,电机运行更平稳;驱动电源电压的增加使得电机的高速性能和驱动能力大为提高;而步进脉冲停止超过100ms时,线圈电流自动减半,使驱动器的发热可减少50%,也使得电机的发热减少。用户在脉冲频率不高的时候使用低速高细分,使步进电机运转精度提高,最高可达200细分,振动减小,噪声降低。

电器规格

说明 最小值 典型值 最大值
供电电压(VDC) 24 跟用户要求有关 80
峰值输出电流(A) 0.5 跟用户要求有关 6.0
逻辑输入电流(mA) 15
步进脉冲响应频率(KHz) - - 200
脉冲低电平时间(uS) 2.5 - -

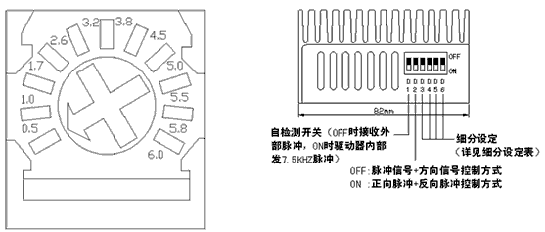

工作电流设定示意图         功能设定示意图

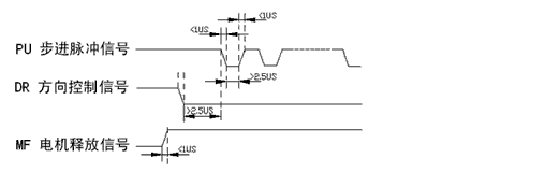

输入信号波形时序图

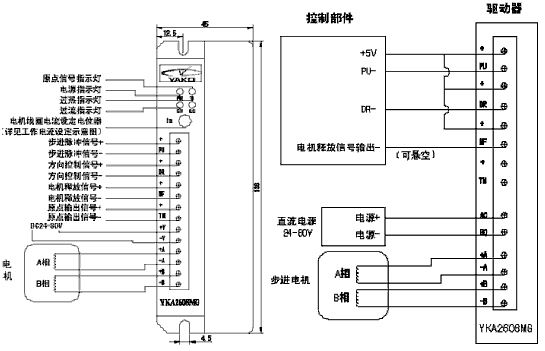

驱动器信号示意图     驱动器接线示意图

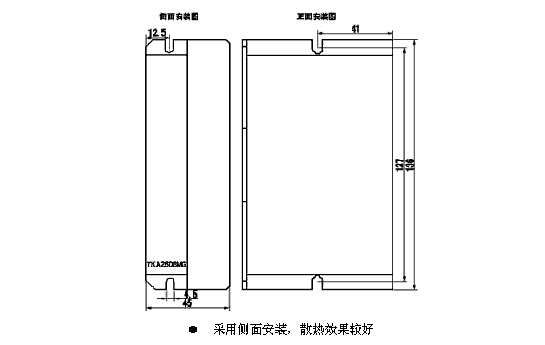

安装尺寸(单位:mm)

YKA2608MG细分设定表

细分数 1 2 4 5 8 10 20 25 40 50 100 200 200 200 200 200
D6 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
D5 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
D4 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
D3 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF
D2 ON,双脉冲:PU为正向步进脉冲信号,DR为反向步进脉冲信号
OFF,单脉冲:PU为步进脉冲信号,DR为方向控制信号
D1 自检测开关(OFF时接收外部脉冲,ON时驱动器内部发7.5kHz脉冲)

YKA2608MH细分设定表

细分数 1 2 4 8 16 32 64 128
D6 ON OFF ON OFF ON OFF ON OFF
D5 ON ON OFF OFF ON ON OFF OFF
D4 ON ON ON ON OFF OFF OFF OFF
D3 无效
D2 ON,双脉冲:PU为正向步进脉冲信号,DR为反向步进脉冲信号
OFF,单脉冲:PU为步进脉冲信号,DR为方向控制信号
D1 自检测开关(OFF时接收外部脉冲,ON时驱动器内部发7.5kHz脉冲)

指示灯和电位器功能说明

标记符号 功  能 注   释
PWR 电源指示灯 驱动器通电时,绿色指示灯亮。
TM 零点指示灯 零点信号有效,有脉冲连续输入时,绿色指示灯点亮。
O.H 过热指示灯 过热时,红色指示灯点亮。
O.C 过流/电压过低指示灯 电流过高或者电压过低时,红色指示灯亮。
Im 电机线圈电流设定电位器 调整电机相电流,逆时针减小,顺时针增大。

引脚功能说明

标记符号 功  能 注   释
输入信号光电隔离正端 接+5V供电电源+5V-+24V均可驱动,高于+5V需接限流电阻,请参见输入信号说明。
PU D2=OFF时为步进脉冲信号 下降沿有效,每当脉冲由高变低时电机走一步。输入电阻220Ω,要求:低电平0-0.5V,高电平4-5V,脉冲宽度>2.5us。
D2=ON时为正向步进脉冲信号
输入信号光电隔离正端 接+5V供电电源+5V-+24V均可驱动,高于+5V需接限流电阻,请参见输入信号说明。
DR D2=OFF时为方向控制信号 用于改变电机转向。输入电阻220Ω,要求:低电平0-0.5V,高电平4-5V,脉冲宽度>2.5us。
D2=ON时为反向步进脉冲信号
输入信号光电隔离正端 接+5V供电电源+5V-+24V均可驱动,高于+5V需接限流电阻,请参见输入信号说明。
MF 电机释放信号 有效(低电平)时关断电机线圈电流,驱动器停止工作,电机处于自由状态。
原点输出光电隔离正端 电机线圈通电位于原点置为有效(B,-A通电);光电隔离输出(高电平)。
TM 原点输出信号光电隔离负端 +端接输出信号限流电阻,TM接输出地。最大驱动电流50mA,最高电压50V。
+V 电源正极 DC24~80V
-V 电源负极
+A、-A 电机接线
+B、-B

!注意:

1. 不要将电源接反,输入电压不要超过DC80V。
2. 输入控制信号电平为5V,当高于5V时需要接限流电阻(12V串接510Ω,24V串接1200Ω)。
3. 驱动器温度超过70度时停止工作,故障O.H指示灯亮,直到驱动器温度降到50度,驱动器自动恢复工作。出现过热保护请加装散热器。
4. 过流(电流过大或电压过小)时故障指示灯O.C灯亮,请检查电机接线及其它短路故障或是否电压过低,若是电机接线及其它短路故障,排除后需要重新上电恢复。
5. 驱动器通电时绿色指示灯PWR亮。
6. 过零点时,TM指示灯在脉冲输入时亮。
